罗茨真空泵的结构与传动方式

一六机械给大家介绍一下罗茨真空泵的结构与传动方式

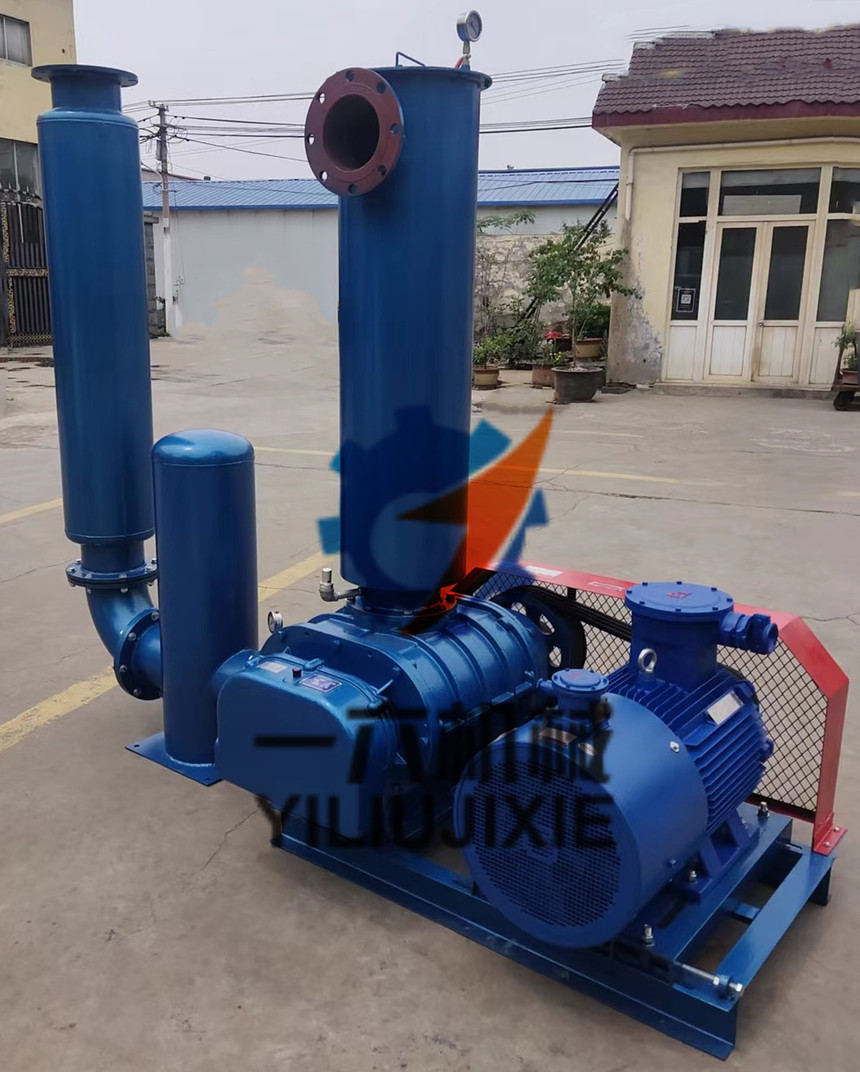

罗茨真空泵泵体的布局结构决定了泵的整体结构。目前国内外旋转真空泵总体结构大致有三种：

一.立式结构真空罗茨鼓风机：

  立式结构进入、排气口可水平放置，使管路组装和连接方式更容易。但由于该泵重心高，高速发展运行中稳定性差，这种类型的企业主要用于小型泵。

二.卧式结构真空罗茨鼓风机：

  进气口在上部，排气口在下部。在某些情况下，排气口可以从水平方向连接，以便于通过管道安装和连接真空管理系统。也就是说，进气方向和排气动作方向之间的相互作用垂直。此时，排气口可以直接从左或右打开，除排气管的一端外，另一端与闭塞或旁通阀连接。该泵结构重心低，在高速经济运行活动期间，企业具有良好的稳定性。通常，大中型泵用于这种社会结构。

三.垂直于水平面安装的真空型：

  罗茨鼓风机泵的两个转子轴均安装成垂直于水平面。该结构组装间隙容易控制，转子容易组装，泵占地面积小。但泵重心高，齿轮拆装不便，润滑机构相对复杂。

真空罗茨鼓风机(罗茨真空泵)的传动方式

①罗茨真空泵的两个转子通过一对高精度齿轮相对同步运行。

②驱动轴通过联轴器与电机连接。

传动结构有两种：

  一种是电机和齿轮在转子的同一侧，从动转子由电机端部的齿轮直接驱动，因此驱动转子轴的扭转变形较小。由于驱动轴扭曲变形大，两转子间的间隙不变化，转子间的间隙作用均匀。这种传动方式的缺点是：a.驱动轴有三个轴承，泵难以加工和组装，齿轮拆卸和调整不便；b.整体结构不均匀，泵重心偏向电机和齿轮箱一侧。

  另一种是安装在转子两侧的电机和变速器。这种形式使罗茨真空泵的整体结构对称，但驱动轴的扭转变形比较大。轴必须有足够的刚性，轴与转子之间的连接必须紧密，以便在转子运行中保证均匀的间隙。这种结构容易拆装，因此应用广泛。
