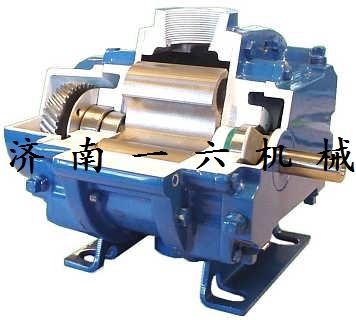

调整三叶罗茨鼓风机齿轮的方法一六机械给大家介绍一下调整三叶罗茨鼓风机齿轮的方法 罗茨鼓风机是容积式鼓风机的一种，在机壳和墙板密封的空间中，两个三叶叶轮相对旋转。由于每个叶轮采用渐开线，或外摆线包络线，每个叶轮的三个叶片完全相同，同时两个叶轮也完全相同，因此加工难度大大降低。 叶轮在加工时采用数控设备，使两个叶轮保持中间距离，两个叶轮旋转到任何位置，都可以保持小间隙，使气体泄漏在允许范围内。两个叶轮相对旋转，叶轮与叶轮、叶轮与机壳、叶轮与墙板之间的间隙小，因此吸气口处于真空状态，空气通过大气压进入进气腔，然后，各叶轮中的两个叶片与墙板、机壳形成一个密封腔，进气腔的空气在叶轮旋转的过程中被两个叶片形成的密封腔不断地输送到排气腔，排气腔内的叶轮相互啮合，从而将两个叶片之间的空气挤出，连续不断的运转，空气不断地从进气口输送到出气口，这就是罗茨风机的整个工作过程。
齿轮副一般由45钢支撑。双叶罗茨鼓风机的齿轮副不仅是一对传动齿轮，也是一对同步齿轮，只有在两个齿轮的转角相同时，鼓风机的两个叶轮才能正常工作。否则，两个叶轮可能会相撞，破坏鼓风机的正常运转，导致设备事故。 三叶罗茨鼓风机从动轴上的齿轮副大多为齿轮圈和齿轮毂组合件。叶轮相互之间的间隙可以通过调整从动齿轮圈来实现。调整时只需拆下定位销，转动螺钉，也就是转动齿轮，就符合调整叶轮间隙的目的。调整好间隙后，拧紧紧固螺钉，重新打开销孔，对准新的销。 齿轮侧隙设计成不在两个叶轮的齿合间隙以上。实践证明，齿轮间隙大于叶轮间隙的三分之二以上时，两叶轮在运行中发生碰撞现象，遇到这种情况时，两齿合齿轮需要重新调整。 齿轮和轴采用高精度过渡配合，固定齿轮的键采用公差配合，防止齿轮键松动，齿轮松动后齿轮齿隙增加，为了避免两叶轮碰撞的现象，可以将齿轮牢固地固定在轴上。 低流量、低压力、低转速三叶罗茨鼓风机的轮滑一般采用密闭型油箱，主轴端装一个甩油盘飞溅润滑齿轮，大流量、高压、高转速的鼓风机齿轮多采用油泵循环润滑。 |
