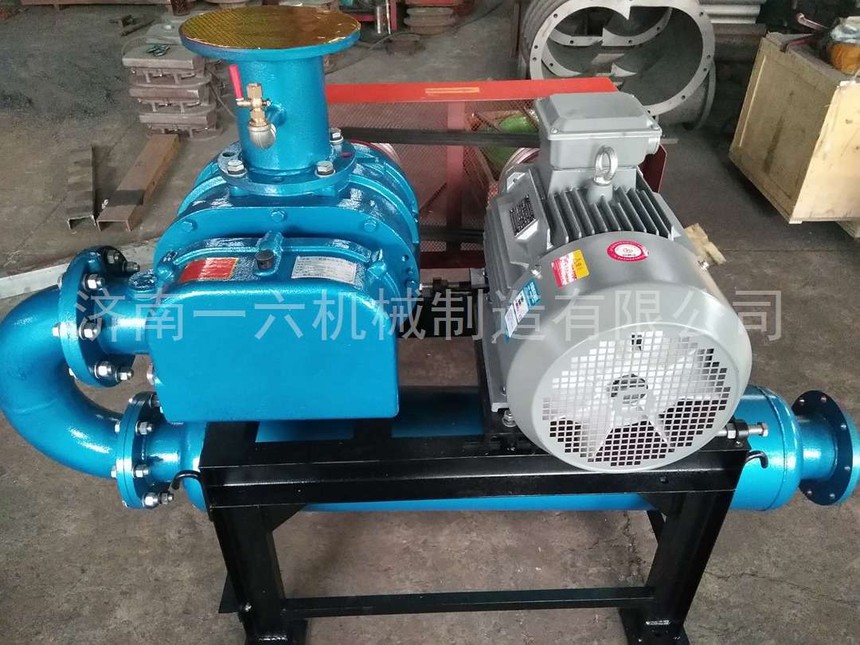

罗茨真空泵的拆卸和安装

一六机械给大家介绍一下罗茨真空泵的拆卸和安装

罗茨真空泵的结构特点：

1.在较宽的压力范围内有较大的抽速；

2.转子具有良好的几何对称性，故振动小，运转平稳。转子间及转子和壳体间均有间隙，不用润滑，摩擦损失小，可大大降低驱动功率，从而可实现较高转速；

3.泵腔内无需用油密封和润滑，可减少油蒸气对真空系统的污染；

4.泵腔内无压缩，无排气阀。结构简单、紧凑，对被抽气体中的灰尘和水蒸汽不敏感；

5.压缩比较低，对氢气抽气效果差；

6.转子表面为形状较为复杂的曲线柱面，加工和检查比较困难。罗茨真空泵近几年在国内外得到较快的发展。在冶炼、石油化工、电工、电子等行业得到了广泛的应用。

罗茨真空泵的拆卸和安装：

拆卸及清洗

1.拆卸三角皮带，拆卸泵进出口管道和伴热蒸汽管线、氮气管线；拆卸地脚螺栓，把真空泵移到检修平台；

2.打开泵顶部各级盖板，用塞尺从上盖板处插人测量转子和各级隔板的前后间隙，做好记录；

3.在真空泵上部的整个平面位置用记号笔，做好明显标记以免恢复时出错；标记清楚主动转子和从动转子的前后方位；拆卸真空泵的泵体连接螺栓，逐级从尾端拆卸，同时测量和记录各级隔板之间的纸垫厚度，直到完全解体。用酒精清洗干净真空泵各部件，结垢的部分可用纱纸清理；转子墙板和隔板拉毛的部分用锉刀修理平整，抛光机打磨光洁。

安装步骤

准备好需要更换的新转子、滚动轴承、油封、机械密封、调整纸垫；把前后轴承箱墙板上的油封更换好备用。

1.用长方形框架固定检修平台上，把一级转子的前端隔板放在上面，按照标记放入主动和从动转子，逐级安装泵壳、隔板、级间密封环、调整纸垫以及四角处的圆柱定位销，注意调整纸垫的厚度需要和拆卸时的记录一致，拧紧泵体紧固螺栓；

2.罗茨真空泵泵体体平放检修台，安装两端隔板处转子的节流环；安装轴承箱内墙板；安装轴承座及轴承；

3.用塞尺检查各级转子和隔板的前后间隙，要求其符合罗茨真空泵的检修手册间隙数据，一般是保证转子和前后隔板的间隙大于所要求的最小值，调整范围在0-0.10mm；

4.预装同步齿轮：安装锁紧有键槽的同步齿轮，有圆锥的同步齿轮先用手轻轻压紧即可；

5.两转子角度调整为交叉90°，用0.20mm塞尺插人第二级两转子之间，固定长轴垂直的转子；用手轻轻盘车另一个转子，感觉松紧前后相当，再把锁紧螺母拧紧在圆锥同步齿轮上；再手动盘车应无卡死现象；

6.用塞尺检查各级转子间的间隙，在两转子与水平线成±45°位置要作检查；D为两转子的总间隙，一般要求转子在-45°时为D/3，转子在+45°时间隙为2D/3；

7.安装前后轴承箱后盖板及油封、机械密封，安装后端冷却水箱，安装皮带轮；

8.罗茨真空泵安装回原设备基础，紧固地脚螺栓，调整三角皮带松紧度，恢复进出口管道连接。
